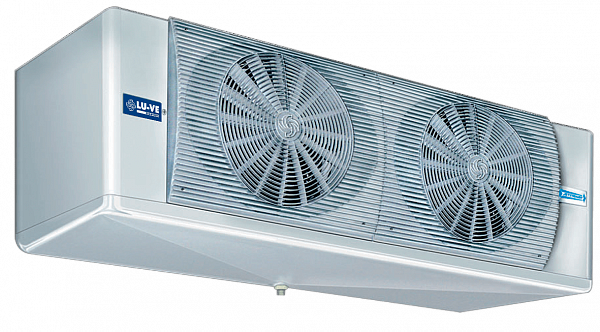

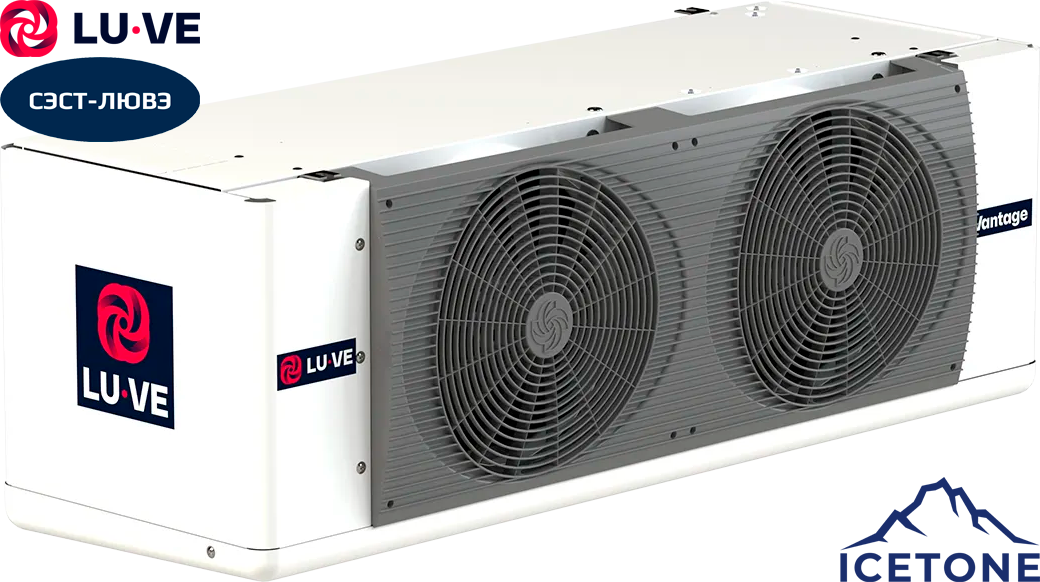

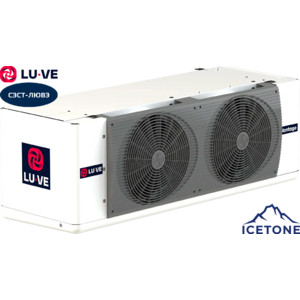

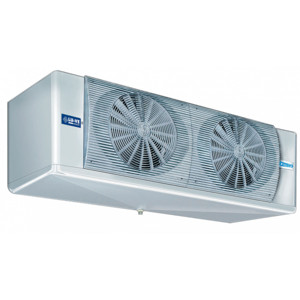

Воздухоохладители Lu-Ve серии FHC

Преимущества серии

• Максимально высокая эффективность теплопередачи, обеспечивающая стабильную работу оборудования

• Минимальный внутренний объём контура хладагента

• Низкий уровень шума и сниженное энергопотребление при высокой производительности

• Меньшее осушение воздуха в холодильной камере, что помогает сохранять качество продукции

• Уменьшенное образование инея и наледи в процессе эксплуатации

• Увеличенная дальность подачи воздушного потока для равномерного распределения холода

Расшифровка моделей

Конструкция и технические особенности

Теплообменник

В установках применяются высокоэффективные теплообменники TURBOCOIL®, обеспечивающие оптимальное соотношение холодопроизводительности и капитальных затрат.

Теплообменная поверхность выполнена с использованием алюминиевых оребрений TURBOFIN® с высокоэффективным жалюзийным профилем специальной геометрии. Конструкция оребрения направлена на снижение осушения воздуха и уменьшение интенсивности образования инея на поверхности теплообменника в процессе эксплуатации.

Медные теплообменные трубки малого диаметра оснащены внутренней винтовой (спиральной) накаткой, что обеспечивает интенсификацию теплообмена и оптимальные условия испарения современных хладагентов нового поколения.

Стандартные значения шага оребрения: 4,5 мм, 6 мм и 7 мм, что позволяет подобрать оптимальную конфигурацию в зависимости от условий эксплуатации и требований к обмерзанию.

Корпус

Корпус оборудования изготовлен из оцинкованной стали с повышенной коррозионной стойкостью и покрыт эпоксиполиэфирной порошковой краской цвета RAL 9003.

Конструкция корпуса разборная и открывающаяся, что обеспечивает удобный доступ к внутренним компонентам для проведения очистки, технического обслуживания и визуального контроля теплообменной поверхности и вентиляторных узлов.

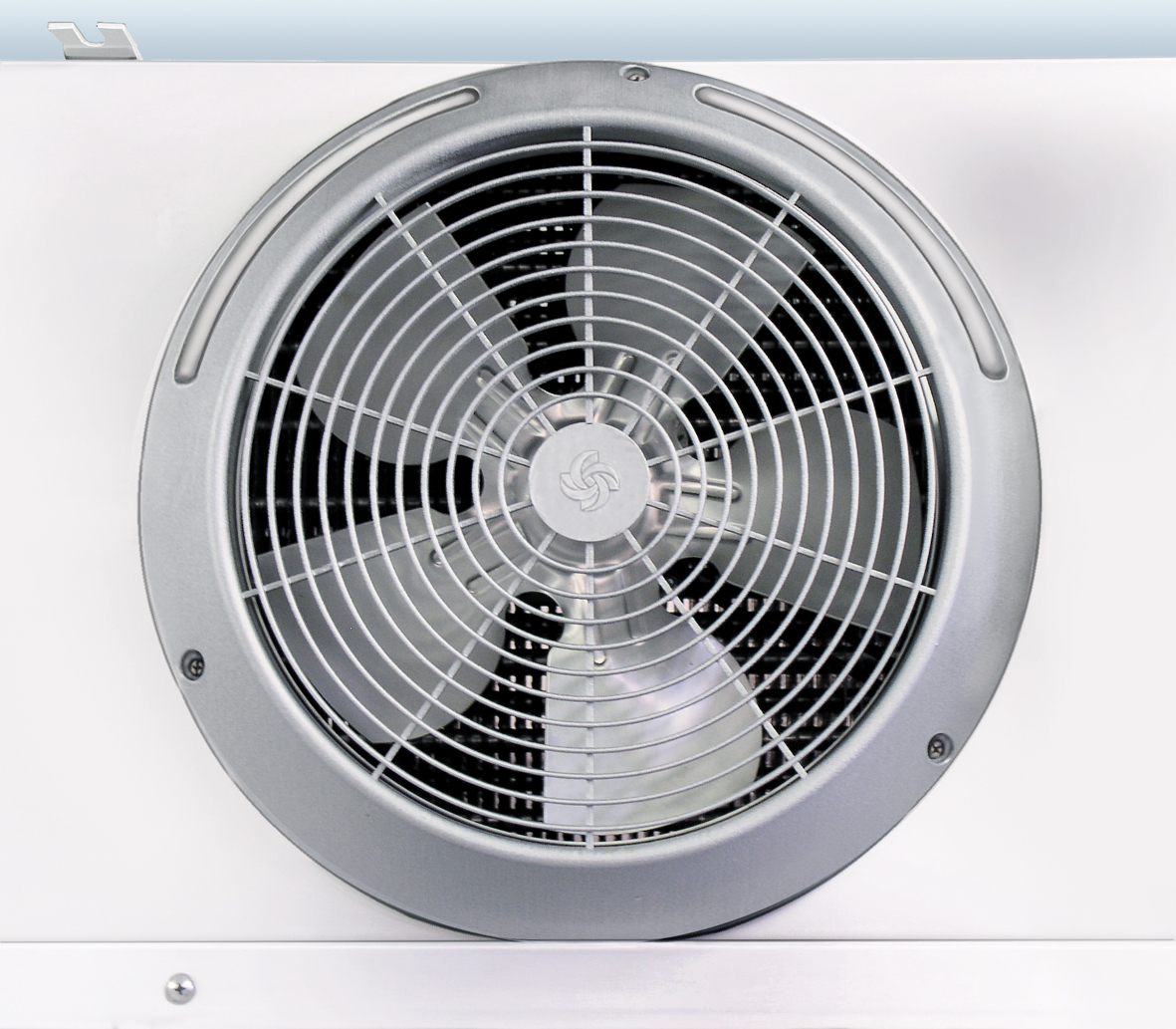

Вентиляторы

Оборудование комплектуется от одного до четырёх вентиляторов, оснащённых высокоэффективными электродвигателями переменного тока AC либо электронно-коммутируемыми двигателями EC со встроенной тепловой защитой.

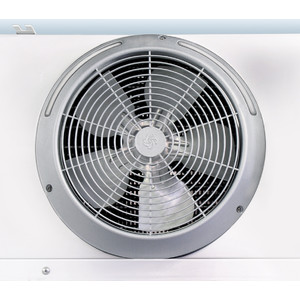

Предусмотрено применение вентиляторов трёх типоразмеров с диаметром крыльчатки 275, 315 и 350 мм. Воздушный поток формируется по схеме протяжки воздуха через теплообменник (draw-through).

Для моделей F31 и F35 используются электродвигатели с внешним ротором, обеспечивающие компактность конструкции и высокий КПД.

Электропитание вентиляторов: 230 В / 1 фаза / 50–60 Гц.
Все электродвигатели подключены к центральной клеммной коробке.

Направляющая решётка JET STREAMER®

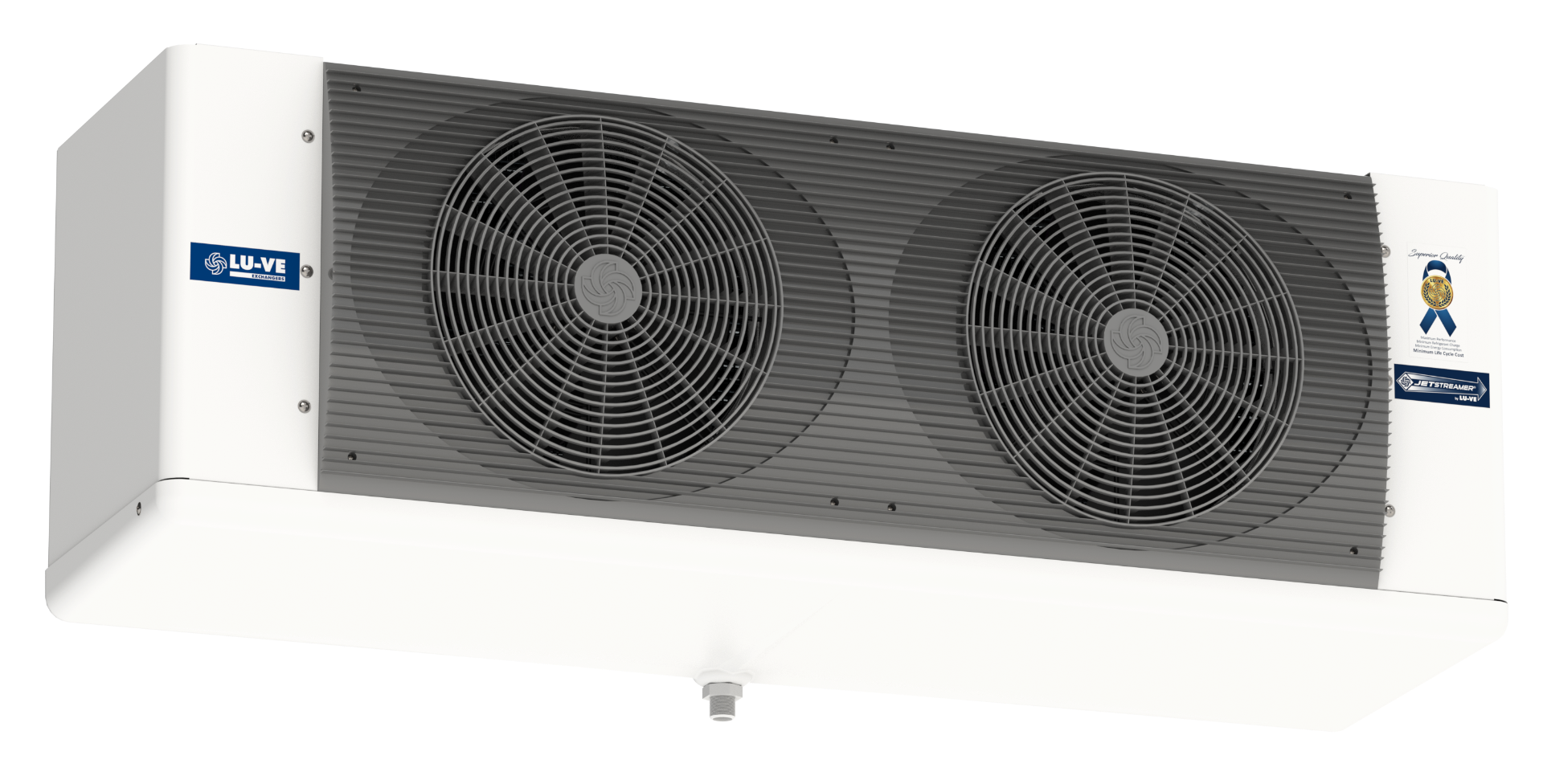

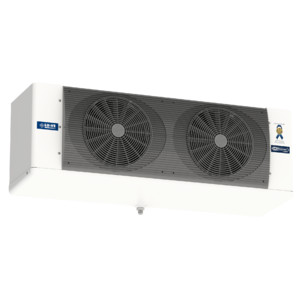

В конструкции применяется запатентованная компанией LU-VE направляющая решётка JET STREAMER®, предназначенная для оптимизации аэродинамических характеристик оборудования.

Специальная форма профиля решётки обеспечивает равномерное распределение воздушного потока по всей поверхности теплообменника, снижая локальные потери давления.

Применение решётки JET STREAMER® приводит к существенному увеличению расхода воздуха:

• при отсутствии инея на теплообменнике — на 4–9%;
• при наличии инея — на 7–15%.

Увеличение расхода воздуха в условиях обмерзания позволяет сохранять высокую холодопроизводительность оборудования и обеспечивает увеличение дальности воздушного потока до 25%, что особенно важно для холодильных камер большого объёма.

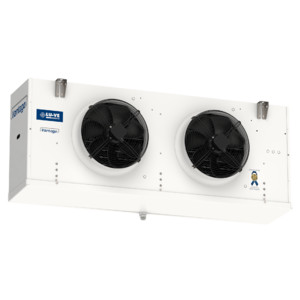

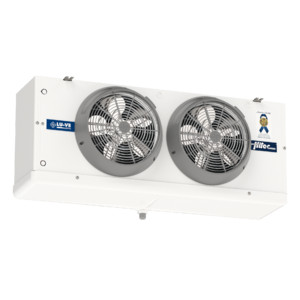

Модельный ряд воздухоохладителей серии FHC

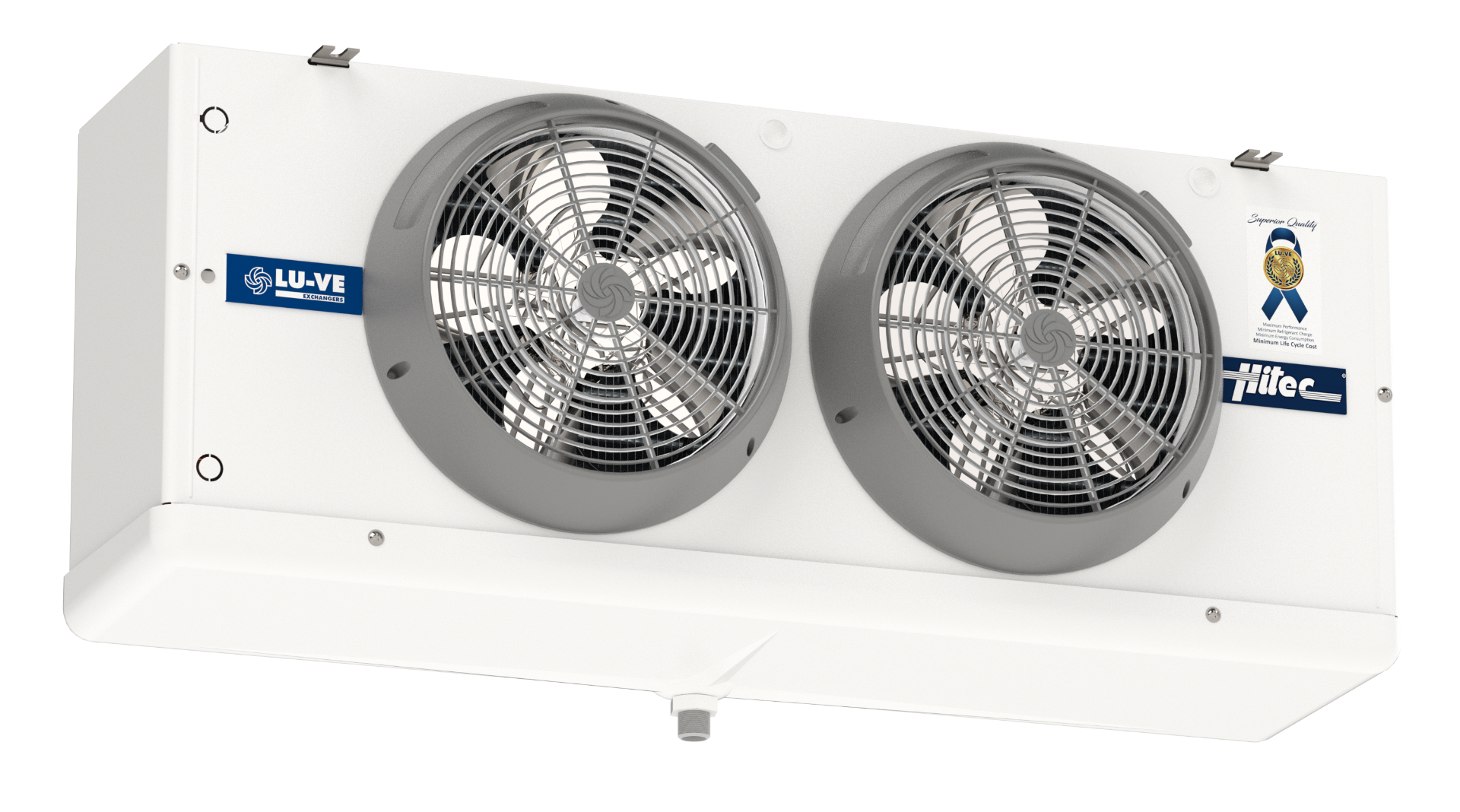

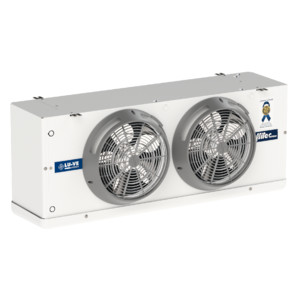

Модели с диаметром вентилятора 275 мм
