Расшифровка моделей
|
FHD |
732 |
E |
3 |
|
F – Новые; H – Тип Hitec; D – Двухпоточные; |
Типоразмер модели |
E – электрическая оттайка; N – оттайка воздухом |
Шаг ламелей: 3 = 3,0 мм; 4 = 4,5 мм; 7 = 7,0 мм |

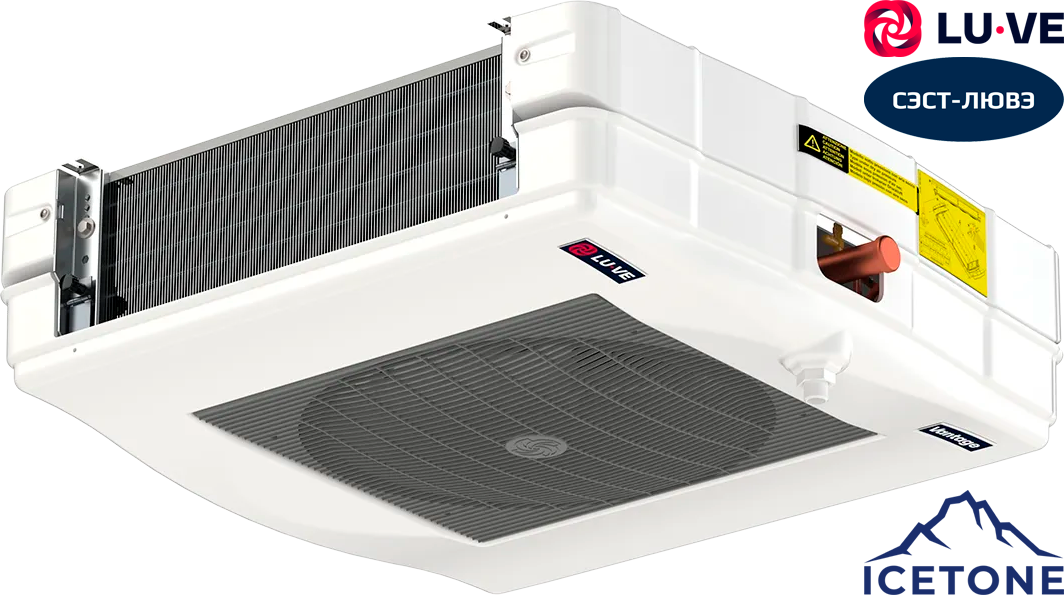

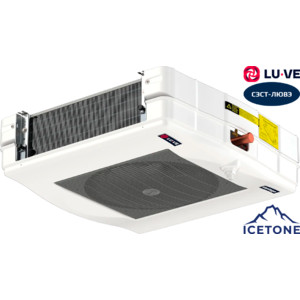

Общие характеристики воздухоохладителей серии FHD
Теплообменник
Высокоэффективные теплообменники TURBOCOIL® обеспечивают оптимальное соотношение производительности и стоимости.
- Алюминиевые оребрения TURBOFIN® с высокоэффективными турбулизирующими жалюзями, снижающими осушение воздуха и образование инея, повышают коэффициент теплопередачи и гарантируют высокую производительность даже при образовании инея.
- Медные трубы малого диаметра с внутренними спиральными ребрами, обеспечивающей эффективное кипение современных хладагентов.
- Стандартный шаг оребрения: 3, 4,5 и 7 мм.
Корпус
Корпус новой конструкции выполнен из ударопрочного усиленного синтетического материала Safeshell. Разборная и открывающаяся конструкция облегчает очистку и технический осмотр оборудования.
Вентиляторы и электродвигатели
От 1 до 4 вентиляторов диаметром Ø 350 мм, оснащённых высокоэффективными электронными осевыми EC-двигателями с двумя скоростными режимами (уровни шума):
- S — высокая скорость (1100 об/мин)
- L — низкая скорость (870 об/мин)
Электропитание: 230 В / 1 фаза / 50–60 Гц.
Подключение электродвигателей выполнено через клеммную коробку.
Модельный ряд воздухоохладителей серии FHD
Шаг ламелей = 3,0 мм
|
Модель с электрооттайкой |
Модель с оттайкой воздухом |
Количество вентиляторов диаметром 350 мм |

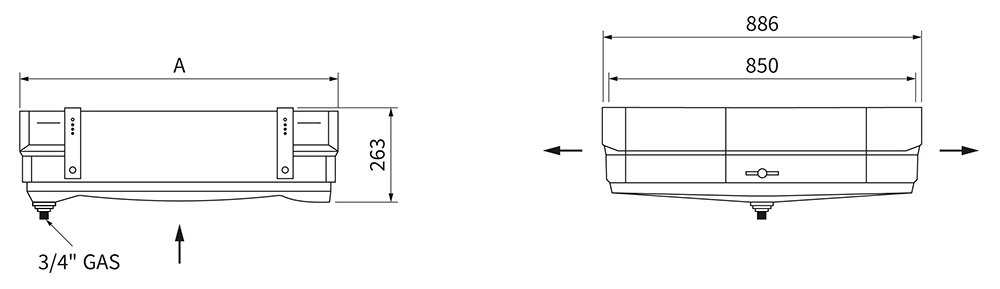

Размер A (мм) |
|
FHD 711 E 3 |
FHD 711 N 3 |
1 |
888 |
|
FHD 712 E 3 |
FHD 712 N 3 |
1 |
888 |
|
FHD 721 E 3 |
FHD 721 N 3 |
2 |
1443 |
|
FHD 722 E 3 |
FHD 722 N 3 |
2 |
1443 |
|
FHD 732 E 3 |
FHD 732 N 3 |
3 |
1998 |
|
FHD 742 E 3 |
FHD 742 N 3 |
4 |
2553 |
Шаг ламелей = 4,5 мм
|
Модель с электрооттайкой |
Модель с оттайкой воздухом |
Количество вентиляторов диаметром 350 мм |
Размер A (мм) |
|
FHD 811 E 4 |
FHD 811 N 4 |
1 |
888 |
|
FHD 812 E 4 |
FHD 812 N 4 |
1 |
888 |
|
FHD 821 E 4 |
FHD 821 N 4 |
2 |
1443 |
|
FHD 822 E 4 |
FHD 822 N 4 |
2 |
1443 |
|
FHD 832 E 4 |
FHD 832 N 4 |
3 |
1998 |
|
FHD 842 E 4 |
FHD 842 N 4 |
4 |
2553 |
Шаг ламелей = 7,0 мм
|
Модель с электрооттайкой |
Модель с оттайкой воздухом |
Количество вентиляторов диаметром 350 мм |
Размер A (мм) |
|
FHD 911 E 7 |
FHD 911 N 7 |
1 |
888 |
|
FHD 912 E 7 |
FHD 912 N 7 |
1 |
888 |
|
FHD 921 E 7 |
FHD 921 N 7 |
2 |
1443 |
|
FHD 922 E 7 |
FHD 922 N 7 |
2 |
1443 |
|
FHD 932 E 7 |
FHD 932 N 7 |
3 |
1998 |
|
FHD 942 E 7 |
FHD 942 N 7 |
4 |
2553 |
Опции
- Электрическая оттайка (E) — элементы из нержавеющей стали с подключением к отдельной клеммной коробке.
- EC-вентиляторы с управляющим входом 0–10 В.
- ALUPAINT – защитное покрытие для алюминиевых ламелей теплообменника.
- SCT — специальная обработка теплообменного блока для сильно агрессивных сред.
- SSC – исполнение корпуса воздухоохладителя из нержавеющей стали.
